Горбацевич С.А. Тепломеханический двигатель //2010-6

Горбацевич С. А. Тепломеханический двигатель // Фiзiка: праблемы выкладання. – 2010. – № 6. – С. 29.

Предлагаем интересный физический опыт, иллюстрирующий превращение тепловой энергии в механическую.

Для демонстрации опыта необходимы следующие материалы:

■ булавка — 2 шт.;

■ стакан — 2 шт.;

■ свеча — 1 шт.;

■ проволока мягкая.

■ фигурка — 2 шт.;

Изготовление:

  • с помощью проволоки закрепите фигурки на концах свечи;
  • используя булавки, найдите положение равновесия системы и поместите её на булавках на края стаканов.

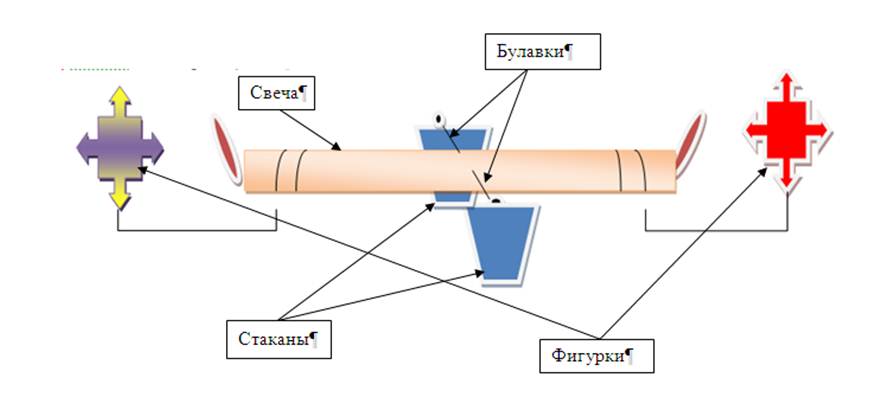

Описание: image1.jpeg

Рисунок А. В. Карабы.

При поджигании свечи с двух сторон устройство выйдет из равновесия. В результате наклонившаяся часть свечи будет сгорать интенсивнее — плечо уменьшается, следовательно, система будет отклоняться в противоположную сторону. Затем более интенсивно начнёт подгорать противоположный конец свечи. Данный процесс будет периодически повторяться (тепломеханический двигатель).

Предлагаемое устройство целесообразно использовать при изучении раздела физики «Статика». Опытным путём можно определить точки вращения, плечи сил, моменты вращения, условия равновесия системы.
